国标YB/T4001.1-2007对钢格板允许偏差的介绍


       钢格板国家标准 YB/T4001.12007(简称07标准)中,对于生产的钢格板制品的允许偏差做出了明确的规定。这是基于生产工艺和材质的特性做出的规定,而且能够保证产品可以正确的安装到位。

    1、钢格板长度的允许偏差为+0-5mm,宽度的允许偏差为±5mm

    2、任何一块钢格板的尺寸均受铺吊和搬运过程中的受力限制,可拆卸铺板的尺寸还需考虑到使用人工搬运时的重量限制。

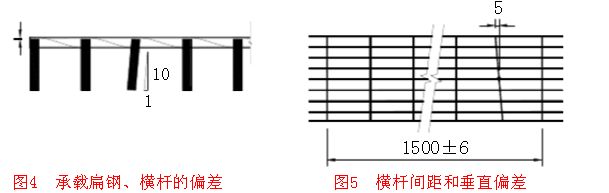

    3、承载扁钢的不垂直度应不大于扁钢宽度的10%,如图4所示。

    4、横杆位置偏差:横杆表面应不超出承载扁钢表面1mm;横杆两端通常应不超过钢格板两侧端面2mm

    5、横杆偏斜及间距偏差:横杆边缘对钢格板中心的偏斜应不大于5mm:如图5所示。在任意1500mm长度内,两端横杆间距的允许偏差为±6mm,如图5所示。钢格板偏差

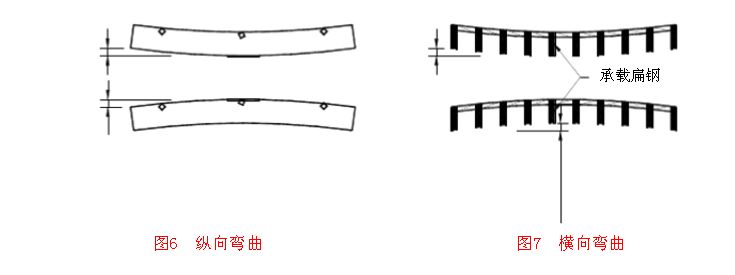

    6、纵向弯曲:钢格板的纵向弯曲挠度应不大于长度的1200,如图6所示。

    7、横向弯曲:钢格板的横向弯曲挠度(在包边前)应小于宽度的1100,如图7所示。

 弯曲偏差

    8、对角线偏差:钢格板由于尺寸公差而引起对角线的相对偏差,不应大于±5mm,如图8所示。

 钢格板对角偏差

    9、按用户提供图纸制作的钢格板,面积按图纸上总的外围尺寸计算,它包含开孔和切口部分。对于异形钢格板,面积为宽(W)×长(L),不扣除切除部分。
