钢格板分类和结构解析

1、  压焊钢格板

在承载扁钢和横杆的每个交点处，通过压力电阻焊固定的钢格板，称为压焊钢格板。压焊钢格板的横杆通常采用扭绞方钢。如图1所示：

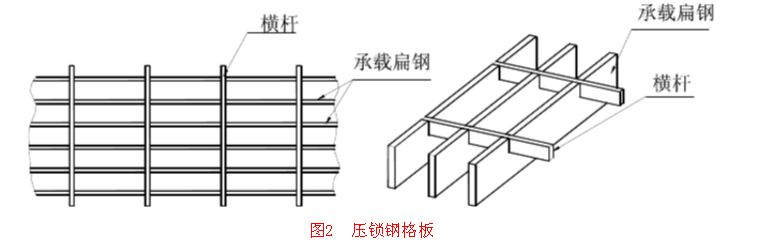

2、  压锁钢格板

在承载扁钢和横杆的每个交点处，通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中，将其固定的钢格板，称为压锁钢格板。压锁钢格板的横杆通常采用扁钢。如图2所示：

3、钢格板可根据用户的需要，加工成各种尺寸和形状。

4、承载扁钢的间距和横杆的间距可由供需方根据设计要求确定。

5、在承载扁钢的端头，一般使用与承载扁钢同规格的扁钢进行包边，也可使用型钢或直接用踢脚板包边，但包边板的截面积不宜小于承载扁钢的截面积。

①根据需方的要求，可以不包边交货。

②包边采用焊高不小于承载扁钢厚度的单面贴角焊，焊缝长度不得小于承载扁钢厚度的4倍。

③在包边板不承受荷载的情况下，允许间隔4根承载扁钢焊接一处，但间距不得大于150mm。

④在包边板承受荷载的情况下，不允许间隔焊接。

⑤与承载扁钢同向的包边板，必须与每一根横杆焊接。

⑥钢格板中的切口、开孔超过180mm的，应作包边处理。

⑦楼梯踏步板的端边板至少应单面满焊。

⑧楼梯踏步板如有前沿包边护板，必须贯穿整个踏步。

6、承载扁钢可以是矩形截面的扁钢、Ⅰ形截面的型钢，也可以是其他几何截面的型钢。

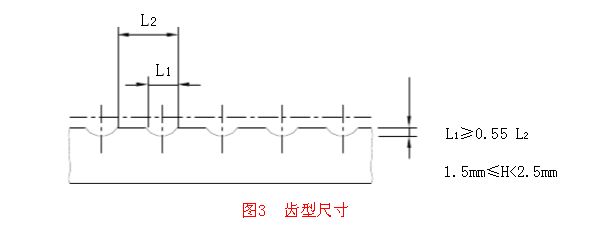

7、钢格板的承载扁钢，可以带有齿型，以增加钢格板的防滑力，齿型尺寸如图3所示。在每100mm内不能少于5齿。 单位为毫米 L1≥0.55 L21.5mm≤H<2.5mm

8、平台(走道)上的钢格板的最小宽度不宜小于300mm。
