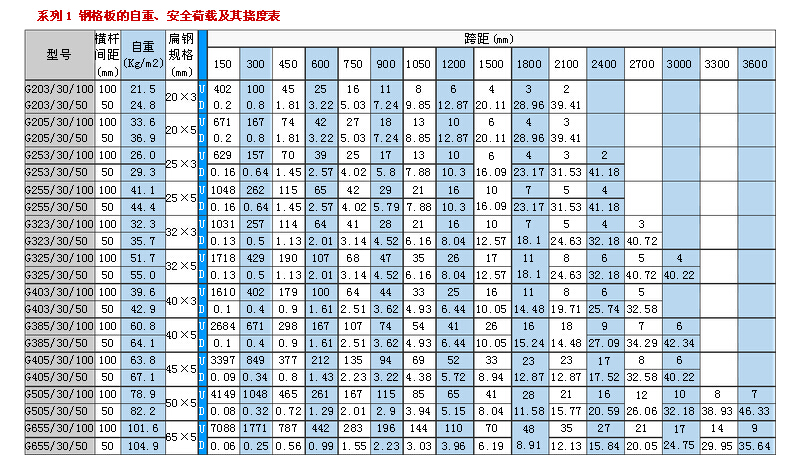

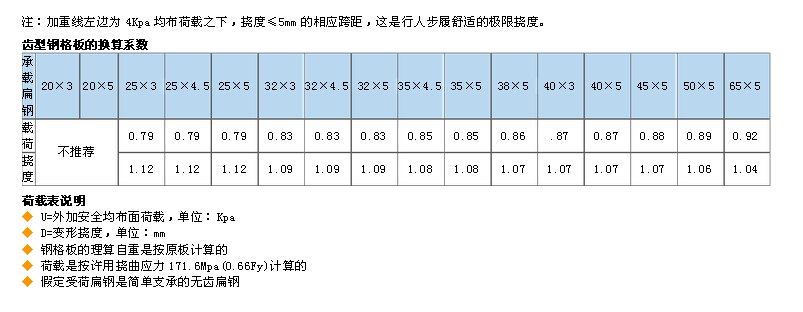

电厂锅炉用热镀锌钢格栅板规格表（系列一）

1、热镀锌钢格栅板由负载扁钢和横杆按一定间距经纬排列，在高压电阻焊机上焊接而成原板，经切割、切口、开孔、包边等工序深加工而成客户要求的成品。

2、热镀锌钢格栅板种类：按制造工艺分为压焊、压锁热镀锌钢格栅板；按热镀锌钢格栅板表面形状分为齿形、平面型、I型及复合型热镀锌钢格栅板。

3、热镀锌钢格栅板标识方法简介：

（1）扁钢中心间距：按照系列来区分：系列1为30mm；系列2为40mm；系列3为60mm。

（2）横杆中心间距：系列1为100mm，系列2为50mm.。其他规格可定做。

（3）扁钢：材质为Q235A或不锈钢，有普通平面型、防滑齿型和截面I型。 常用规格有20*5、25*5、25*3、32*4、32*5、40*5、40*3、50*5、65*5、75*6、100*8、100*10等。

（4）横杆：材质为Q235A或304不锈钢的圆钢、扭绞方钢、方钢或六角钢。扭绞方钢是由盘园经方模拉丝并扭绞而成，其常用规格有6*6、8*8mm等。

4、热镀锌钢格栅板特点：

（1）外形美观：线条简捷，银色外表，现代潮流。

（2）最佳排水：漏水面积达83.3％，是铸铁的两倍多。

（3）热浸镀锌：防锈力强，免维护及更换。

（4）防盗设计：盖与框用铰联接，防盗，安全，开启方便。

（5）节省投资：大跨，重载时，比铸铁价低且节省被盗或压碎更换的费用。

（6）高强度：强度和韧性远高于铸铁，可用于码头，机场等大跨度和重载荷的环境。

（7）规格多：满足不同环境、载荷、跨度、尺寸及形状所需。

5、尺寸、外形及允许偏差

     （1） 钢格板长度的允许偏差为mm，宽度的允许偏差为±5mm。

     （2）任何一块钢格板的尺寸均受铺吊和搬运过程中的受力限制，可拆卸铺板的尺寸还需考虑到使用人工搬运时的重量限制。

      （3）承载扁钢的不垂直度应不大于扁钢宽度的10％，如图4所示。

     （4）横杆位置偏差：横杆表面应不超出承载扁钢表面1mm；横杆两端通常应不超过钢格板两侧端面2mm。

      （5） 横杆偏斜及间距偏差：横杆边缘对钢格板中心的偏斜应不大于5mm：在任意1500mm长度内，两端横杆间距的允许偏差为±6mm，

     （6） 纵向弯曲: 钢格板的纵向弯曲挠度应不大于长度的1／200

      （7） 横向弯曲： 钢格板的横向弯曲挠度(在包边前)应小于宽度的1／100，

 （8）对角线偏差：钢格板由于尺寸公差而引起对角线的相对偏差，不应大于±5mm。
