镀锌钢格栅板在电厂锅炉钢结构中的安装要求
燃气锅炉钢结构平台构件的接头,采用焊接安装,凡有门孔、测量孔、阀门、观察孔、打焦孔、主蒸汽管道的蠕变监视段、位移指示器等处都有操作维修平台,平台采用刚性良好的防滑钢格栅板,挡脚板高度不小于100毫米,主要扶梯采用炉前两侧集中布置,方向应一致,倾角宜采用45度,踏步采用防滑格栅板。
施工程序:

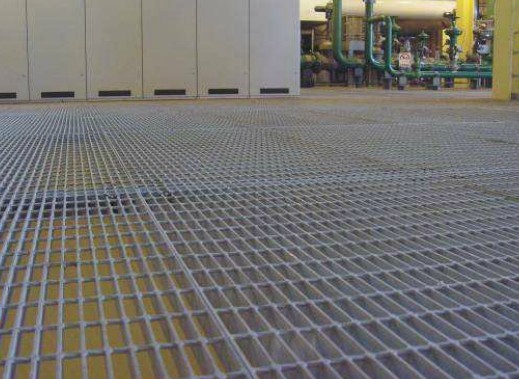

一、格栅板安装
1、将钢格栅板固定在相应的平台框架上,对于直接铺在锅炉钢结构上的格栅板,要按照层次选择出所需要的不同规格尺寸的格栅板,并按层次叠在一起,以便分别吊到各结构上去。
2、格栅板铺设时,按图纸要求将不同规格尺寸的栅格铺设在相应框架(或结构)上,然后调整栅格使其间距均匀再进行施焊固定,不宜随铺随焊。格栅板支垫处的平面,应垂直平整,其误差应在0.5mm范围内。
3、格栅板安装前应进行平整,保证和支垫处平面一致,不致产生支垫不严。格栅板在现场拼接中,应保持全部格栅处在同一直线上,其弯曲度应在1‰的范围内。同一区域,格栅板铺设方向应一致。
4、对因与柱梁结构相碰而需要切割的部位,在切割部分网格后应按图纸要求进行加强。格栅板放置应平稳无翘曲,焊接牢固,
二、格栅板上管道开孔
1)开孔形式:
钢栅格板上的开孔形式分两种:圆形开孔和方形(椭圆)开孔。对于排管原则上采用方形(椭圆)开孔,对于单管可统一为圆形或方形开孔。
2)开孔相关参数测量
在施工中,实际参数测量(图纸数据)直接影响到格栅板安装尺寸是否准确。要求格栅板开孔的基准点和管道安装的基准点一致,测量管道的实际外径偏差±10mm。
3)开孔划线要求
根据基准点、图纸尺寸划出开孔的具体位置,在画线过程中要考虑到管子热膨胀、保温余量。
4)开孔具体实施要求
格栅板表面一般为镀锌,根据划线位置采用机械切割,且使施工面平整、光洁,易于下一步的施工;当开孔统一为圆形(或方形)时,其半径(或边长/2)按下列标准执行。
a)管道直径Φ<50mm,格栅板开孔半径R=Φ/2+δ1+δ2+30。
注:①—管子外径,单位mm;δ1—保温厚度,单位mm;δ2—管子热位移量,单位mm。
b)管道直径219>Φ≥50mm,格栅板开孔半径R=Φ/2+δ1+δ2+50。
c)管道直径Φ≥219mm,格栅板开孔半径R=Φ/2+δ1+δ2+65。
d)设备管道安装贯穿栅格平台需切割平台时,切割孔要规范,有保温的管道要予留保温及膨胀量,切割后的圆孔用扁铁煨圆焊好,保证工艺美观。

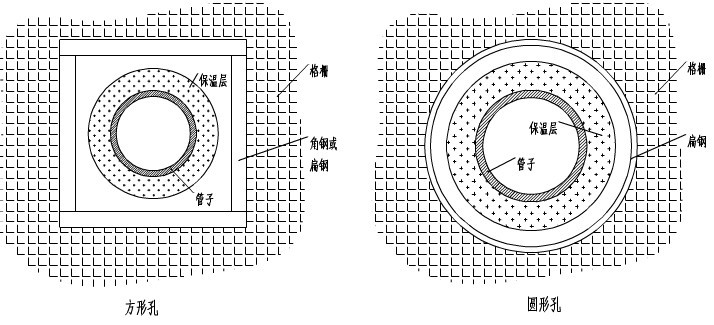

钢格栅板管道开孔示意图
三 开孔后处理
1、切割后的格栅板内环焊扁钢,加固格栅板,保证其强度,保持整体工艺美观。格栅板开孔边缘的扁钢高度应统一一致,且下部与格栅板下部平齐。
2、对安装好的扁钢进行打磨除锈,除锈一般采用电动除锈,除锈结束后,刷两道底漆、两道面漆,油漆颜色要和格栅颜色基本一致。

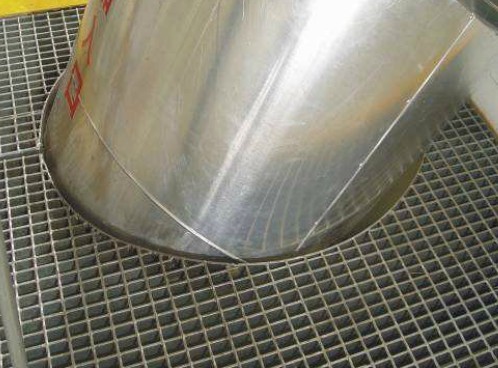

3、管道穿平台处要进行封边处理,封闭工艺美观一致并便于管道的保温和膨胀。一般小径或中径管道及成排管束可做成方形孔,大径管道应做成圆形孔。如图:
管道穿平台处孔洞边缘处理示意图

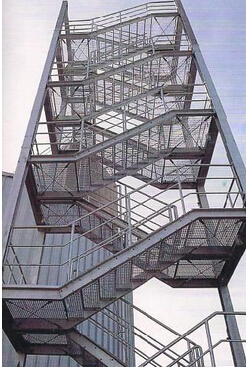

四、梯子安装
1)楼梯踏步板安装应均匀平整,在梯踏板上加防滑条并在上、下加二级踏板加警示板。
2)楼梯及平台立柱安装要求
a) 栏杆柱子垂直偏差≤3mm,栏杆柱距:间距均匀、符合设计。
b) 立柱安装时先将根部点焊,用铁水平找垂直后再焊牢。同一直线上的立柱应先安装两端的两根,然后在这两根立柱之间拉一钢丝,作为其它立柱的基准,以保证所有立柱在同一直线上。
c) 所有立柱之间的距离应尽量作到一致。
d) 梯子两侧立柱应在对称的位置上安装。
