各种钢格栅板的构造简介

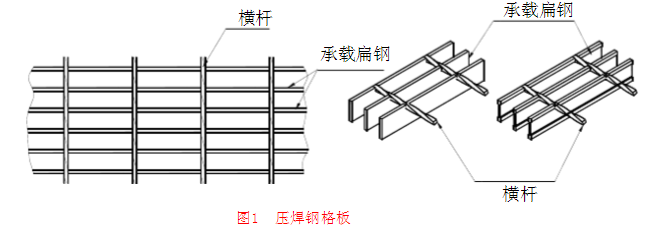

    压焊钢格板在承载扁钢和横杆的每个交点处,通过压力电阻焊固定的钢格板,称为压焊钢格板。压焊钢格板的横杆通常采用扭绞方钢。如图1所示:

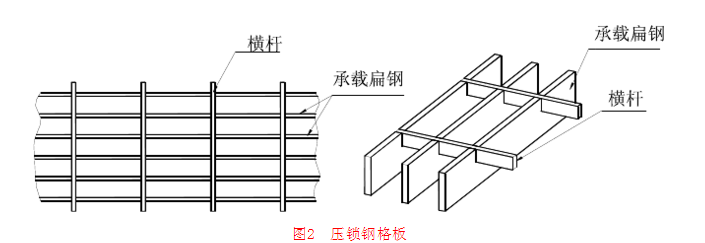

    压锁钢格板 在承载扁钢和横杆的每个交点处,通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中,将其固定的钢格板,称为压锁钢格板。压锁钢格板的横杆通常采用扁钢。如图2所示:



    钢格板可根据用户的需要,加工成各种尺寸和形状。

    承载扁钢的间距和横杆的间距可由供需方根据设计要求确定。

    在承载扁钢的端头,一般使用与承载扁钢同规格的扁钢进行包边,也可使用型钢或直接用踢脚板包边,但包边板的截面积不宜小于承载扁钢的截面积。

    根据需方的要求,可以不包边交货。

    YB/T4001.1-2007 4 4.5.2包边采用焊高不小于承载扁钢厚度的单面贴角焊,焊缝长度不得小于承载扁钢厚度的4倍。

    在包边板不承受荷载的情况下,允许间隔4根承载扁钢焊接一处,但间距不得大于150mm。

    在包边板承受荷载的情况下,不允许间隔焊接。

    与承载扁钢同向的包边板,必须与每一根横杆焊接。

    钢格板中的切口、开孔超过180mm的,应作包边处理。

    楼梯踏步板的端边板至少应单面满焊。

    楼梯踏步板如有前沿包边护板,必须贯穿整个踏步。

    承载扁钢可以是矩形截面的扁钢、Ⅰ形截面的型钢,也可以是其他几何截面的型钢。

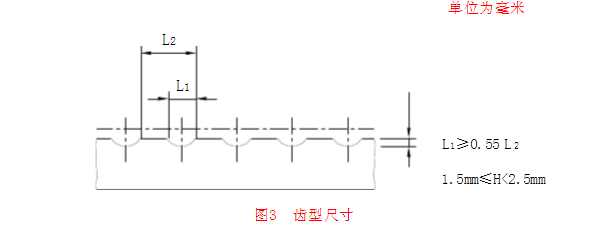

    钢格板的承载扁钢,可以带有齿型,以增加钢格板的防滑力,齿型尺寸如图3所示:

    在每100mm内不能少于5齿。 单位为毫米L1≥0.55 L21.5mm≤H<2.5mm

    平台(走道)上的钢格板的最小宽度不宜小于300mm
